در دنیای مهندسی عمران و ساختوساز، سقف وافل و یوبوت بهعنوان دو سیستم سنتی و نوین؛ اما کارآمد در طراحی و اجرای سازههای بتنی شناخته میشوند. بررسی تفاوت سقف وافل و یوبوت نشان میدهد که هرکدام با مزایا و ویژگیهای خاص خود، نقش مهمی در بهینهسازی مصرف مصالح، کاهش هزینهها و افزایش کارایی سازهها دارند.
سقف وافل، با استفاده از قالبهای مدولار توخالی، بهمنظور کاهش وزن سازه و افزایش دهانههای آزاد بهکار میرود، در حالی که یوبوت، با قرار دادن قالبهای پلاستیکی توخالی در داخل بتن، موجب کاهش مصرف بتن و فولاد و همچنین کاهش بار مرده ساختمان میشود.
آشنایی با خصوصیات و کاربردهای این دو سقف و شناخت تفاوت سقف وافل و یوبوت، میتواند به مهندسان و معماران در انتخاب مناسبترین راهحل برای پروژههای خود کمک کند. پس در ادامه با وبلاگ عمارت کبیر همراه باشید.
سقف وافل چیست؟
سقف وافل یک نوع سقف بتنی است که از قالبهای مدولار توخالی به نام وافل یا وافل بتنی ساخته میشود. این قالبها به شکل صفحات مستطیلی یا مربعی توخالی و منظم طراحی شدهاند و بتنریزی بهوسیله آنها انجام میشود. سقف وافل برای کاهش وزن سازه و افزایش دهانههای آزاد استفاده میشود.
- بیشتر بخوانید: قالب وافل چیست؟
سقف یوبوت چیست؟

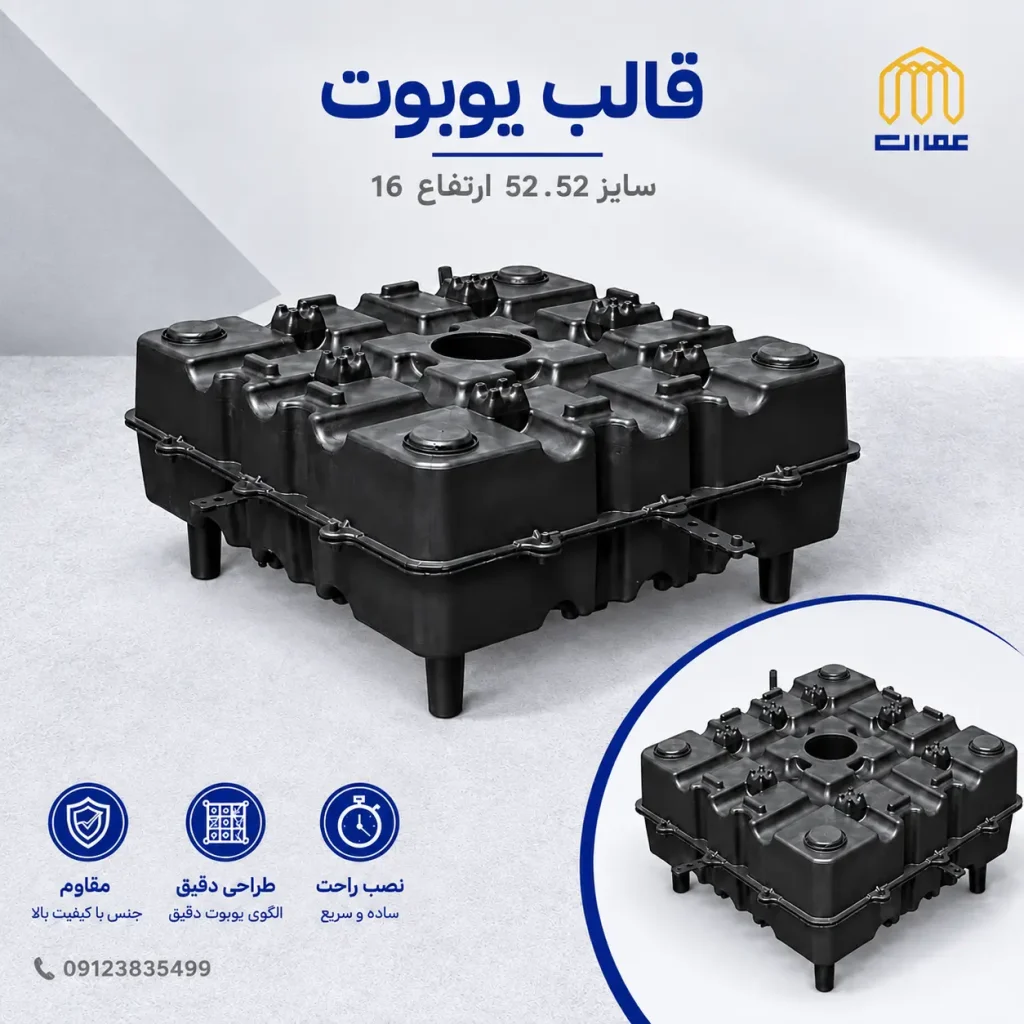

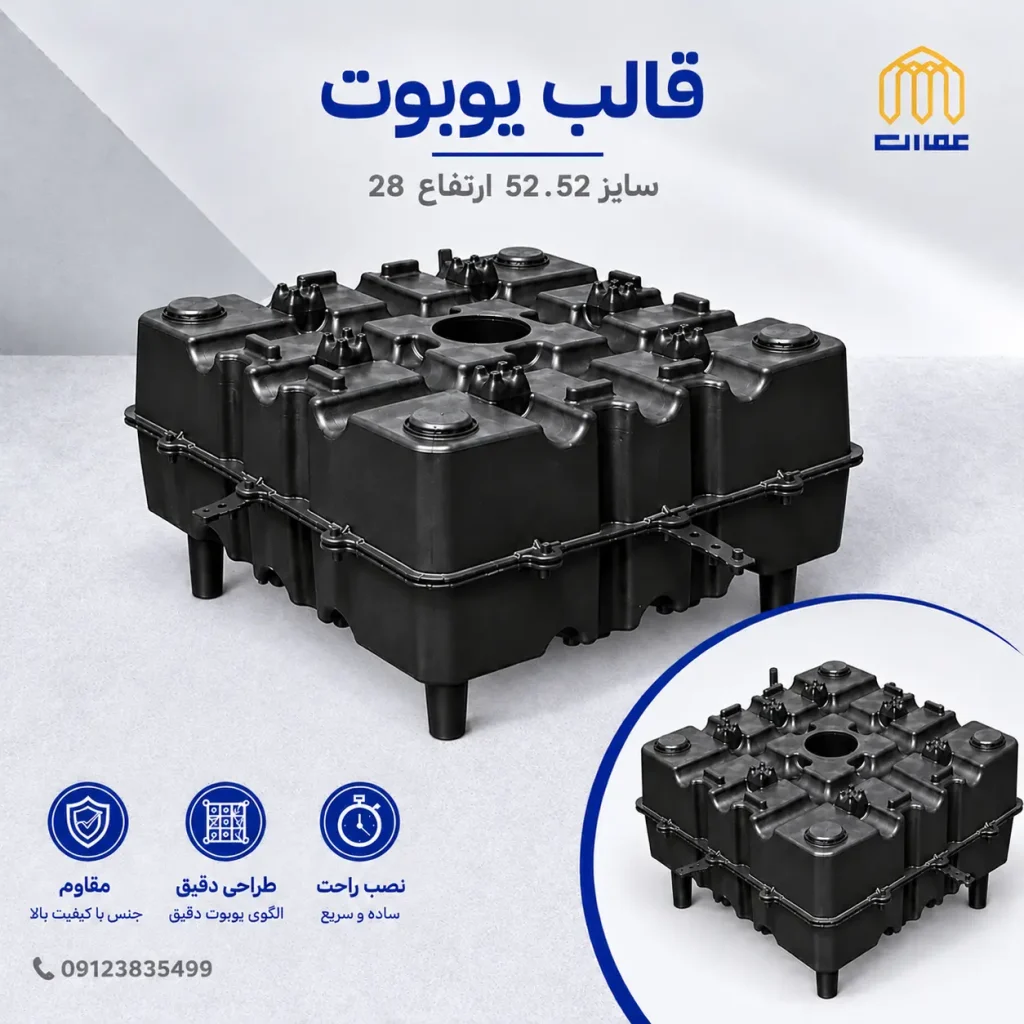

سقف یوبوت یک نوع سقف بتنی است که از طریق استفاده از قالبهای پلاستیکی توخالی (از جنس پلیپروپیلن) به نام یوبوت (U-Boot) ساخته میشود. این قالبها بهشکل یوبوتهای متعدد و موازی در داخل بتن قرار میگیرند و سپس بتن بهصورت معمول بر روی آنها ریخته میشود. یوبوتها بهمنظور کاهش وزن سازه و استفاده بهینه از مصالح بتنی بهکار میروند.
علاوه بر این، حضور یوبوتها باعث افزایش مقاومت و استحکام سقف، بهویژه در برابر نیروهای کششی میشود. استفاده از سقف یوبوت منجر به کاهش هزینهها و زمان ساخت میشود و همچنین امکان نصب سیستمهای گرمایشی، سرمایشی و الکتریکی در داخل یوبوتها و بتن فراهم میآید. به همین دلیل، سقف یوبوت یک راهحل محبوب و مؤثر در ساخت سازههای بتنی است.
تفاوت سقف وافل و یوبوت از نظر آیین نامهای
تفاوت سقف وافل و یوبوت از نظر آیین نامهای در سابقه و میزان قوانینی است که برای آن ها در مقررات ملی ساختمان سازی و آییننامههای بینالمللی وجود دارد.
از آنجایی که دالهای مجوف نظیر سقف یوبوت تکنولوژیهای جدیدی هستند، استفاده از آنها با چالشها و مشکلاتی همراه است. در عمل، برخی از کارفرمایان و طراحان ترجیح میدهند از روشهای سنتیتر مانند سقف وافل استفاده کنند.
در واقع، از آنجایی که سقف وافل سابقه استفاده و اجرای بیشتری داشته و ضوابط مربوط به آن در آییننامههای ملی وجود دارد، بسیاری از کارفرمایان و طراحان، از این روش برای ساخت سقف ساختمانها استفاده میکنند.
مقایسه سقف وافل و یوبوت از نظر قیمت و هزینه اجرا
در ادامه بررسی تفاوت سقف وافل و یوبوت، به قیمت و هزینه اجرای این دو سقف میرسیم. سقف وافل در مقایسه با سقف یوبوت، از نظر هزینههای اجرایی مزیتهایی دارد:
- کاهش هزینه مواد: به دلیل استفاده کمتر از میلگرد در سقف وافل، هزینه مواد کاهش مییابد. وافل از نظر اقتصادی مقرونبهصرفهتر است.
- کاهش وزن سازه: استفاده کمتر از میلگرد در سقف وافل باعث میشود سازه سبکتر شود.
- کاهش هزینه دستمزد: به دلیل سادگی نصب و اجرای سقف وافل، هزینه دستمزد برای اجرای این سقف کمتر خواهد بود.
در مقابل، سقف یوبوت به دلیل نیاز به استفاده از روانکننده و مواد دیگر نظیر جک، هزینههای اجرایی بیشتری دارد.
فرق سقف وافل و یوبوت از لحاظ مدت زمان اجرا
برای بررسی تفاوت سقف وافل و یوبوت، باید با مدت زمان اجرای این دو سقف آشنا باشیم. سقف وافل از لحاظ مدت زمان اجرا مزایایی دارد که عبارتاند از:
- سرعت بالا در اجرا: به دلیل استفاده کمتر از جک، لوله، میلگرد و سازههای زیرسازی، سقف وافل زمان نصب و اجرای کمتری دارد.
- سادگی نصب: سقفهای وافل بهسادگی قابل نصب هستند.
- نیاز کمتر به زیرسازی پیچیده: در مقایسه با سقف یوبوت، سقف وافل نیاز کمتری به زیرسازیهای پیچیده دارد. سقف یوبوت برای اجرا به زیرسازیهای محکمتر، داربستهای چکشی با اسکافلد، پلی وود و آرماتوربندی در دو مرحله و حجم بیشتر نیاز دارد.
تفاوت سقف وافل و یوبوت از لحاظ کیفیت اجرا
سقف وافل در مقایسه با سقف یوبوت، از لحاظ کیفیت اجرا مزایایی دارد که عبارتاند از:
- کیفیت مصالح: معمولاً تولیدکنندگان سقف وافل در ایران محصولاتی با کیفیت قابلقبول ارائه میدهند. در حالی که در برخی موارد، یوبوتهایی که از تولیدکنندگان بیشناسنامه و نامعتبر تهیه شدهاند، کیفیت بسیار پایینی داردند.
- طرح و اجرا: در سقف وافل، طرح و اجرا معمولاً یکی است که میتواند به بهبود کیفیت نهایی کمک کند.
- عدم نیاز به روانکننده در سقف وافل، میتوند کیفیت نهایی کار را افزایش دهد.
تفاوت سقف وافل و یوبوت از نظر عایق صوتی و حرارتی
یوبوت از نظر عایق صوتی و حرارتی، مزایای قابل توجهی نسبت به قالب های وافل دارد:
- عایق صوتی بهتر: سقف یوبوت با داشتن دو لایه بتن و مجوف بودن، عایق صوتی مناسبی را فراهم میکند.
- عایق حرارتی بهتر: وجود دو لایه بتن در سقف یوبوت میتواند بهعنوان یک عایق حرارتی عمل کند و در نتیجه، میزان انتقال حرارت از داخل به بیرون و برعکس را کاهش دهد.
- کاهش هزینههای اضافی: سقف یوبوت بدون نیاز به استفاده از سقف کاذب یا کناف برای افزایش عایق صوتی و حرارتی، میتواند هزینههای اضافی را کاهش داده و برای مالکان ساختمان اقتصادیتر باشد.
بررسی تفاوت سقف وافل و یوبوت از نظر زیبایی
سقف وافل بهدلیل ساختار خاص و الگوهای چشمنوازی که ایجاد میکند، ظاهری زیبایی داشته و مورد توجه قرار میگیرد. نمای اکسپوز آن باعث میشود که این نوع سقفها در طراحی داخلی و خارجی ساختمانها جذابیت و زیبایی بیشتری داشته باشند.
سقف یوبوت ممکن است در مقایسه با سقف وافل، جذابیت ظاهری و زیبایی کمتری داشته باشد؛ زیرا بیشتر بهصورت صاف و بدون الگوی خاص اجرا میشود.
مقایسه تفاوت سقف وافل و یوبوت در زلزله و حریق
از نظر ایمنی در برابر زلزله و حریق یوبوت عملکرد بهتری نسبت به وافل دارد. سقف وافل، بهدلیل وزن مرده کمتر، عملکرد و مقاومت بهتری در برابر زلزله نشان میدهد؛ اما سقف یوبوت و کوبیاکس، با توجه به ضخامت بیشتر و ساختار مجوف نیز میتوانند عملکرد مناسبی در برابر زلزله داشته باشند.
در برابر حریق نیز سقف وافل بهدلیل ضخامت کمتر و مشبک بودن، ضعیفتر از یوبوت که توانایی تحمل دمای بالا را دارد عمل می کند.
تفاوت سقف وافل و یوبوت از نظر مصرف میلگرد و بتن
تفاوت اصلی میان سقف وافل و سقف یوبوت از لحاظ مصرف میلگرد و بتن به شرح زیر است:
سقف وافل، به دلیل استفاده کمتر از میلگرد برای آرماتوربندی، مصرف میلگرد کمتری نسبت به سقف یوبوت دارد. هم چنین، بتن بسیار کمتری نسبت به سقف یوبوت مصرف میشود؛ چرا که ساختار سبکتر و مشبکتری دارد.
در سقف یوبوت، به دلیل نیاز به استفاده از زیرسازی پیچیدهتر و بیشتر، میلگرد بیشتر و به دلیل دو لایه بتنی و زیرسازیهای پیچیدهتر، بتن بیشتری مصرفی میشود.
اگر قصد خرید قالب یوبوت یا خرید انواع قالبهای وافل را دارید، با ما در تماس باشید. شرکت عمارت کبیر بهترین قالبها را در کنار مواد ساختمانی دیگر نظیر انواع جک سقفی، اسپیسر و … با کمترین قیمت و در کمترین زمان در سرتاسر ایران در اختیار شما قرار میدهد.
سخن پایانی
با بررسی تفاوت سقف وافل و یوبوت متجوه میشویم که هرکدام ویژگیها و مزایا و معایب خود را دارند. این مزایا و معایب باید با توجه به نیازها و شرایط خاص هر پروژه مورد ارزیابی قرار بگیرند.
سقف وافل با وزن و مصرف میلگرد کمتر، بهعنوان یک گزینه سبک و اقتصادی برای ساختمانهایی با طراحی زیبا و انعطافپذیری بالا مطرح است. از سوی دیگر، سقف یوبوت با ساختار پیچیدهتر و عملکرد بهتر در برابر حریق و زلزله، برای پروژههایی با نیازهای ایمنی و استحکام بالا مناسب است.
